Jw_cad ハッチ(図形)の使い方

Jw_cad〔作図(2)〕ツールバーのハッチ(ハッチング)内の図形ラジオボタンの使い方を練習しましょう。(^-^)/

サイト内には、アフィリエイトが含まれています。

Jw_cad ハッチ(図形)の使い方

Jw_cad〔作図(2)〕ツールバーの『ハッチ』を使うための練習もこれで終わりですけど、ここまでは上手くいってますよね。
(^-^)
作図(2)ハッチ
作図(2)ツールバーの『ハッチ』の基本的な使い方を練習してきたんですけど、ここで練習していただく図形ラジオボタンは、これまでと少し使い方が違いますので、ゆっくり練習を進めていきたいと思いますので、私のペースが遅すぎると思ったら、先へ進んでいただいても構いませんけど、まずは一通りの使い方をご理解いただく意味でも最初から最後まで通して一度練習していただければと思いますので、よろしくお願いいたします。
m(_ _*m)ペコッ
ちょっと前置きが長くなってしまいましたので、早速練習を始めましょう。
(^o^ )/



図形の使い方

ハッチ』タブをクリックすると現れるコントロールバーの中に、図形ラジオボタンがあるんですけど、みなさんお気付きですよね。
図形』ラジオボタンと書かれてても何ができるのか想像出来ませんよね。
私も始めは、何ができるのか、全く理解できなくて、ネットであれこれ調べたり、マニュアル本を見直したりしながら練習した記憶があります。
これまでのハッチングと少し違う手順もありますので、いつも通りキャプチャー動画をご覧いただいてから、練習を始めてくださいね。
(^_-)-☆

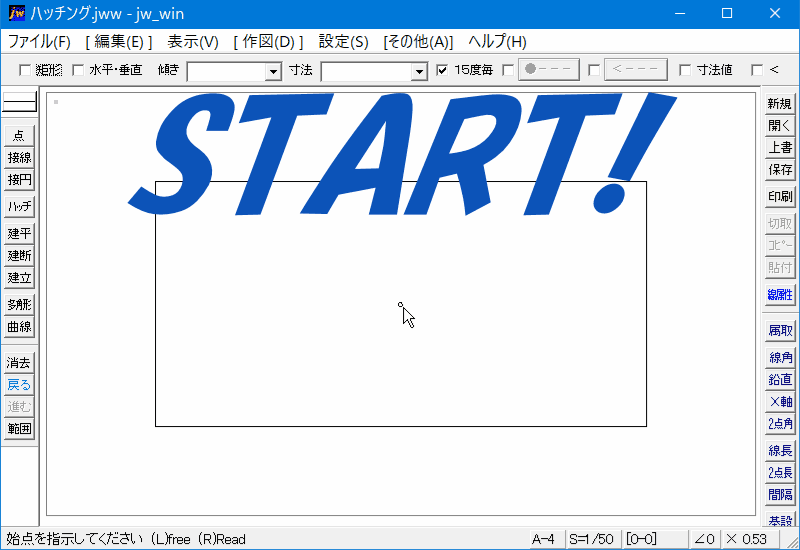

Jw_cad ハッチングの使い方4



いかがでしたか。
これまでと違って、自分で描いた図形をそのままハッチングに使えるようにできるんですから、便利ですよね。
(^^)
それじゃ簡単に図形登録の手順などを確認しながらご紹介させていただきますので、キャプチャー動画と合わせて練習してください。
① 作図(2)ツールバーの『ハッチ』タブをクリックしてください。
② コントロールバーの『図形』ラジオボタンをクリックしてください。
③ コントロールバーの『範囲選択』タブをクリックしてください。
④ 図形登録対象の図形を範囲選択してください。
⑤ コントロールバーの『選択図形登録』タブをクリックしてください。
これで、ハッチングに使う図形の登録は、終わりましたので、後はハッチングを実行するだけですので、これまで同様の手順でハッチングを実行してくださいね。
(^_-)-☆
ここから先の手順は、キャプチャー動画でもご確認いただけると思いますので、割愛させていただきますことをご容赦願います。
m(_ _*m)ペコッ



ここまででキャプチャー動画と同じようにハッチング対象の図形に、自ら描いた図形のハッチングが施せました。
(^^)
キャプチャー動画では、角度・縦ピッチ・横ピッチなどは、何も指定していませんでしたけど、細かく指定することもできますので、みなさんの描きたい寸法を指定して、ハッチングするようにしてくださいね。
(^_-)-☆



Point
ハッチ』の『図形』ラジオボタンを使うためには、図面上に予めハッチングに使う図形を描いておく必要があります。
対象となる図形が無いと、図形登録することが出来ず、ここでご紹介した使い方は、出来ませんので、ご注意ください。
こんな注意書きを書いておかなくても、みなさんならここまでにすでにご理解いただけている事でしょうね。
Γ(^_^;)アセッ
