Jw_cad 接楕円の使い方(1)三点指示

Jw_cadの『接円』の使い方の2回目ですが、前回練習した『接円』の基本的な使い方は、みなさん使いこなせるようになりましたか?



図面上での使い方を工夫すれば、いろいろな図形が描けるようになり、より複雑な図形も簡単に描けるようになると思いませんか^^



さて今回から4回にわたって『接楕円』の使い方の練習をしていきましょう。



接楕円』を使えば、また違った描き方も出来るようになりますし、より効率よく図面を描くことができるようになると思いますから、みなさんしっかり練習してくださいね^^



図面の装飾(ツールバー 接円)
コントロールバー(接楕円 三点指示)



さて今回から4回にわたって練習していただく『接楕円』ですが、1回目は『三点指示』での円の描き方を練習してみましょう。



基本的な『接円』の使い方とは少々考え方が違い、その操作方法も少し違ってきますから、前回練習した『接円』とは、まったくの別物だと思っていただいたほうがいいのかもしれません。



操作方法と考え方は少し違いますが、描かれたものを見れば、さほど違いは感じられないかもしれません。



ですから、この機能を使っている人は、それほど多くないのかもしれませんし、使い方や考え方を理解されている方も少ないのかもしれませんね。
でも、せっかく搭載されている便利な機能ですから、
「まったく使わない」とか「覚える必要がない」なんて言うのはもったいないですから、今ご覧いただいているみなさんには使っていただいてより効率的に、きれいな図面を描いていただきたいですね(^_−)−☆

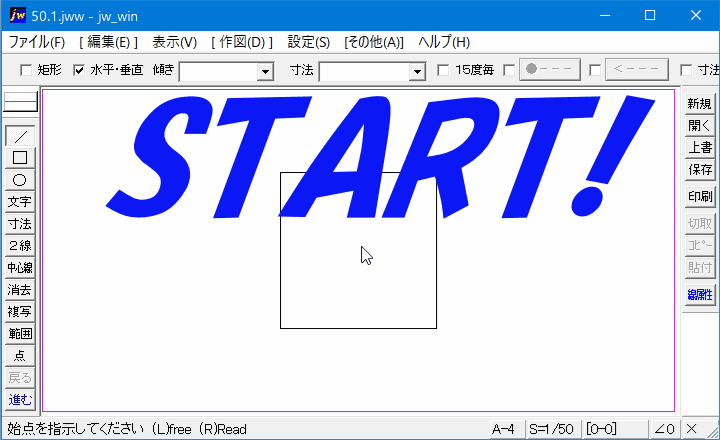

それではキャプチャー動画からご覧ください。



図面装飾(アニメ 接楕円1)



さて、いかがだったでしょうか?
接円』での円の描き方とは、ちょっと違いましたよね。



キャプチャー動画では、よく使われるであろう『内真円』と『外真円』の描き方を見ていただきました。



どちらも、円を描き終わったところで、半径寸法を記入しておきましたので、どちらも真円であることはご理解いただけているもおだと思います。



以前検索項目の中に、この描き方での検索もありましたが、ご質問も無くまだこのページもアップしていませんでしたから、お探しだった方はガッカリされたことだと思います・・・



でも今ご覧いただいている方には、その描き方もしっかりお伝えできると思いますから、最後まで読み進めてくださいね(^_−)−☆



この『三点指示』での円の描き方は、点や線を指示してその指示したところに円を描くという考え方で描く方法です。



この考え方をふまえた上で操作手順をご覧ください。



@ メインメニューの「作図(D)」を左クリックします。
A プルダウンメニューの中の『接円(E)』を左クリックします。
B コントロールバーの『接楕円』タブを左クリックすると表示内容が変ります。
   接楕円内容表示
C 切り替わった表示内容の『三点指示』タブを左クリックします。
D 第一接点となる線、円、点のいずれかを左クリックまたは『点読取』で指示します。
E 第二接点となる線、円、点のいずれかを左クリックまたは『点読取』で指示します。
F 円の終点を左クリックまたは『点読取』で指示します。



キャプチャー動画ではメインメニューからはじめていましたが、下のツールバーからも始められますので、お好きなほうからはじめてくださいね。(^_−)−☆



図面の装飾(ツールバー 接円)



操作手順としてはこれだけです^^
文字で読むと、あまりイメージが湧きませんよね ┐( ̄ヘ ̄)┌
ですから、キャプチャー動画と見比べながら練習していただきたいんです。



因みに、CDEの手順はキャプチャー動画内でも1〜3の数字で表現していましたので、この手順を読む前に練習を開始されてる方もいらっしゃると思います。
と言うか、ほとんどの方がそうなんじゃないですか^^



もしそうだとすれば私としては、とても嬉しいことです(*????)
だってキャプチャー動画が、それだけ判りやすいということですからね^^
って、自己満足に浸っている場合じゃなかったですよね。(_ _)。反省



この『三点指示』はキャプチャー動画のように、交点だけを指示するんじゃなくて、線や円でも任意の位置で指示すれば、第一指示点と第二指示点を基点として円が描かれるんです。
でも、この方法だと描きたい大きさの円を描くのは、とっても難しいことですから、予め補助線や仮点などを使って指示点を確保しておくほうがいいと思います。



ですから、キャプチャー動画で見てもらった描き方が基本だと思ってください。



これで、今回の『三点指示』の練習は終わりですが、後はみなさんでしっかりと自主練習をして自分のものにしてくださいね^^



でも、もし不安だったらこのページをブックマークして、何度でも見て手順を確認するようにしてくださいね(^_−)−☆





Point !
接楕円の『三点指示』では、第一指示点と第二指示点との内側に円が描かれるというのがポイントです。



指示点の外側を終点として指示しようとしても円が消えて指示することはできません。



指示点の指示は、線や円の上なら上下左右関係なく指示することができます。
但し、第一指示点と同一線上での指示はできません。
必ず、第一指示点と対峙する線や円を選択してください。



接楕円』の基本的な考え方が、この『三点指示』での円の描き方だと思ってください。
次回から行う3つの描き方も、この『三点指示』の応用のようなものですから、まずは『三点指示』をしっかり練習しておいてくださいね^^
