Jw_cad 接楕円の使い方(3)3点半楕円

Jw_cadの『接楕円』の使い方3回目の『平行四辺内接』の使い方はご理解いただけましたか?



どちらかというと縛りが多いので、使い道が少ないものかもしれませんね。



でも、条件が整ったときには、実に簡単に内接円が描けますから、覚えておけば活用方法もそれなりにあると思いますので、けっして覚えておいて損はありませんよね^^



さて、今回は『接楕円』の中の『3点半楕円』の練習をしてみましょう。



前回の『平行四辺接円』とは逆に自由度が非常に高いですから、使い方次第でとても便利に使える機能だと思いますので、みなさんにもぜひ覚えて活用していただきたいと思います。



図面の装飾(ツールバー 接円)
Jwcad  接楕円の使い方(3)3点半楕円



3点半楕円』は冒頭でもご紹介したように、とても自由度の高い描き方です。
“半楕円”ということですから、半円を描くための機能だということは、みなさんお解かりですよね。



DIYなんかで、いろいろな物を作るために図面を描いていると、ドンドンイメージが膨らんで細部にまで細工をしたくなったりすると思います。
また、実際のお仕事での図面でも。お客様の要望で角部分にアールをつけたり、建築図面ならお庭に池を作ったりするなど、
いろんな場面での活用が考えられますよね^^



この『3点半楕円』は自由度の高い描き方ですが、そんな中にも決まった規則がありますので、ちょっとした規則を理解していただいてドンドン活用していただくためにもキャプチャー動画をご覧ください。



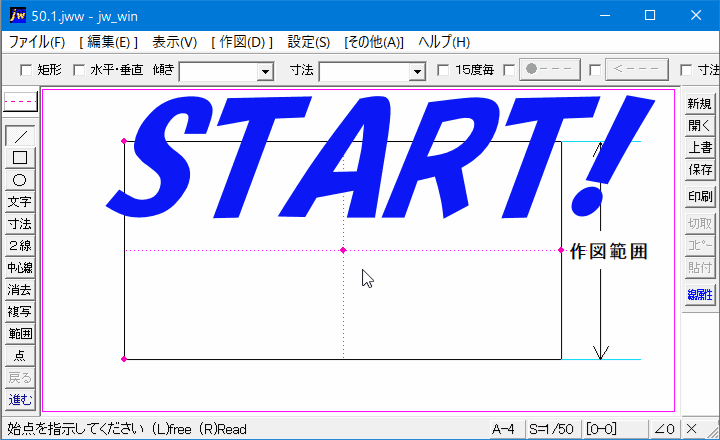

Jwcad 接楕円の使い方(3)三点半楕円(アニメ)



さて、キャプチャー動画をご覧いただいていかがだったでしょうか?



イメージ的には簡単そうだと思っていただけたのではないでしょうか。



キャプチャー動画で行っているのはコーナーで『点読取』してそこを基準として描いていましたが、別にコーナーなどを基準にしなくても任意でどこでも基準点にすることが出来ますから、みなさんの描きたいところで2点を指示すれば、そこを基準点として半円を描くことが出来ますよ^^



それでは、キャプチャー動画で行っている手順を紹介しておきましょう。



@ メインメニューの「作図(D)」を左クリックします。
A プルダウンメニューの中の『接円(E)』を左クリックします。
B コントロールバーの『接楕円』タブを左クリックすると、
   表示内容が変ります。
   接楕円内容表示
C 切り替わった表示内容の『三点半楕円』タブを左クリックします。
D 第一指示点を『点読取』で指示します。
E 第二指示点を『点読取』で指示します。
F 終点を『点読取』で指示します。



これで『3点半楕円』が描けます。
簡単でしょ^^



キャプチャー動画ではメインメニューからはじめていましたが、下のツールバーからも始められますので、お好きなほうからはじめてくださいね。(^_−)−☆



図面の装飾(ツールバー 接円)



キャプチャー動画では各指示点を描いてありましたから、点読取機能を使って簡単に指示していましたが、別に指示点が無くても好きなところを左クリックで基準点として描くことも出来ます。



でも、ちょっとした決まりごとがありますので、その決まりごとの範囲でということですけどね。



その決まりごととはキャプチャー動画の中でマウスポインターが作図範囲を超えたときに仮線が消えたように作図範囲内で描けるということなんです。



これだけじゃ何のことだか理解しにくいですよね・・・
我ながら文章力の無さにつくづく嫌になってしまいます(-_− )



キャプチャー動画の中で示している『作図範囲』とは第一指示点と第二指示点の延長だと思ってください。ですからキャプチャー動画では、作図範囲を枠線で示しておきました。



途中で、縦方向にマウスポインターを移動して赤い実線で半楕円を描いていましたが、あれは縦方向にマウスポインターを移動しても半楕円が描けるのを実演したもので、キャプチャー動画のように半楕円の通過点を終点として指示すれば、円の頂点を指示したときと同じように半楕円が描けるということをお伝えしたかったんです。



指示点に関しては何度も言っているように任意の位置を指示することが出来ますが、その際指示した点の角度も影響してきますので注意してくださいね。



例えば、斜め45°の位置を指示すると描かれる半楕円は指示点を結んだ直線に対して直角方向に描かれるようになります。

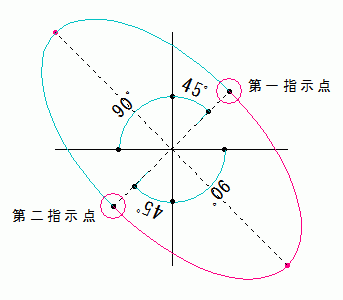

下の画像は、説明文を実際に描いたものですが、これを見ていただければ解説文をご理解いただけると思います。
3点半楕円解説図



ですから、違った角度で指示点を指示するとその角度に対して、直角の延長上方向に半楕円が描かれることになるんです。



これらのことをふまえて上手に活用すれば、いろんな形状の図形が描けるようになりますよ^^
しっかり練習してみなさんもいろんな図形を描いてみてくださいね(^_−)−☆





Point !
接楕円3点半楕円』のポイント!
Point! @ 任意の位置を基準点に出来る。
Point! A 指示点の直角方向の延長線上の内側で描かれる。
Point! B 終点も任意の位置にすることが出来る。



ポイントで示した3点をしっかり覚えておけば、いろんな利用方法が考えられると思いますので、みなさんもいろいろな図形を描いてしっかり練習してくださいね(^_−)−☆
