Jw_cad 接線の使い方(1)

Jw_cadで使う『接線』という機能ですが、多くの方が接線とは何ぞや?と思われてると思います。



私も、Jw_cadを使い始めた当初はそんな感じで、使うたびにネットで検索してた記憶があります。



でも、ほとんどのサイトが文字中心の解説で、超初心者の私にはとても理解しにくく、使うまでに時間がかかった思い出があります。



そんな経験がありますから、私の解説は画像や動画を使って一度読めば解ることを心掛けて、ともかく解りやすいことを一番に考えて、解説していますから、どなたでも簡単に理解していただけると思います。



そんなコンセプトでサイト運営を行っていますので、前置きはこれくらいにして『接線』の練習を始めていきましょう(^0^ )/



図面装飾(ツールバー 接線)



それでは早速始めたいと思いますが、その前に『接線』とは何のことなのかを簡単に説明しておきますね。



接線』読んで字のごとく、接する線のことを言います。
代表的な使い方としては円と円を結ぶ線を簡単に描くことができたり、点と円を結んだりするのを簡単に行える機能のことです。



仮に自転車のチェーンのように、前後のギヤを結ぶような大、小の円があったとして、これを結ぶ線を描くのは見た目以上に難しいものですよね(-_-;)



でも、ここで練習する『接線』の機能を使えば何の苦労も無く簡単に描けるようになるんです<( ̄^ ̄)>えっへん



って、私が威張ることではなかったです。



こんな優れた機能まで搭載してくれている作者さんに感謝しなくてはなりませんでした(反省



文字で綴ってたのでは解りにくいのでキャプチャー動画をご覧ください。

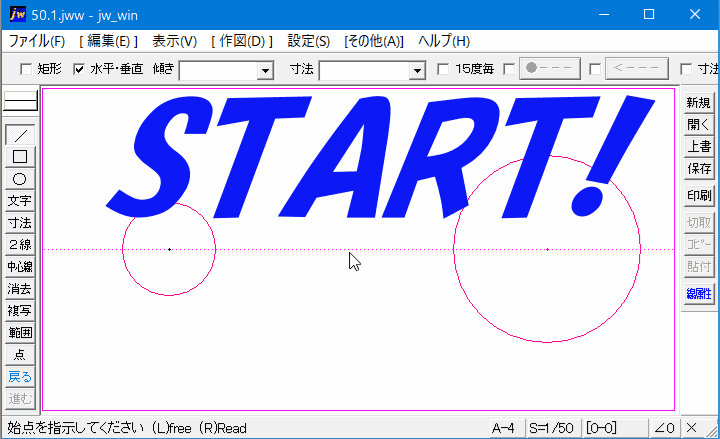

図面装飾(アニメ 接線1)



キャプチャー動画をご覧いただいていかがでしたか。



簡単だったでしょ^^



接線』を使えば円の頂点を結ぶ線などを簡単に描くことができますね^^



仮に自分で円の頂点を指示して描こうとすると、円の頂点をジッと見つめて指示しなくてはなりませんから、時間も掛かりますし何より疲れますよね(+_+。)



でも、キャプチャー動画で見てもらったように、
接線』を使えば \(◎0◎)/あっ!という間に描けてしまうんですから、こんなに簡単に描ける機能が有るんだったら、使わないというのは、いかにももったいないことですよね。



それでは、簡単に手順を紹介しておきますので、キャプチャー動画と見比べながら練習してくださいね(^_−)−☆



@ メインメニューの『作図(D)』を左クリックします。
A プルダウンメニュー内の『接線(L)』を左クリックします。
B コントロールバーの『円→円』のラジオボタンをクリックします。
C 片側の対象円を左クリックで指定します。
D もう片側の円を左クリックすれば線で結ばれます。



ここまでが『円→円』の操作方法です。
簡単でしょ^^



キャプチャー動画ではメインツールバーからはじめていましたが、ツールバーの『作図2』からもはじめられますので、お好きなほうを選んでくださいね。^^
図面装飾(ツールバー 接線)



<補足>
二つ目の円を指定するときに、半分より上下逆に指定すると、キャプチャー動画のように対角の線が描かれます。



さて次は『点→円』を描くやり方ですが、基本的な操作方法は『円→円』とほぼ同じで、違うのは片側の対象となるのが点だということだけですから、手順の紹介は省かせていただきますm(_ _)m



最後は手順まで省かせていただきましたが、それほど簡単だということですから、みなさんもドンドン使って効率よく図面作成してくださいね(^_−)−☆



Point !
接線』を使うときの円の指定は、円上であればどこでもかまいません。
但し、<補足>で解説してるように、指定箇所を間違うと思いと違う線が描かれるので注意してください。
もし違った線が描かれた場合は『戻る』タブで一つ前の状態に戻すか『消去』タブで不用な線を消去してください。



接線を使えば、簡単に円と線を繋ぐことができるので、作業効率も上がりますし、印刷時には線のズレが無く、とてもきれいに仕上がります。



こちら

次は、こちらです。

Jwcad 接線の使い方(2)

Jwcad接線の使い方を練習しましょう(^0^ )/
これもとっても便利な機能ですから、
ぜひ練習して図面作成に活用してください。
