Jw_cad 作図画面の拡大、縮小表示(マウス操作編)

Jw_cadの『作図効率向上編』として始めた1回目の『作図画面の拡大、縮小表示(設定編)』をご覧いただいていかがだったですか?



お伝えした内容は、他のサイトで紹介されているものと、さほど代わり映えしないものでしたが、他のサイトでは紹介されていないような、ちょっとした使い方のコツも交えて紹介させていただきましたので、少しでも参考になったのであれば嬉しいことなのですが・・・



さて今回の『作図画面の拡大、縮小表示(マウス操作編)』もすでに他のサイトで数多く紹介されているものですから、これと言って目新しいものではないかもしれませんが、またちょっとしたコツも紹介しますので今回も最後までご覧くださいね(^_−)−☆



いつもいつも長〜い前置きですから今回は、とっとと本題に入りたいと思いますので、キャプチャー動画をご覧ください。

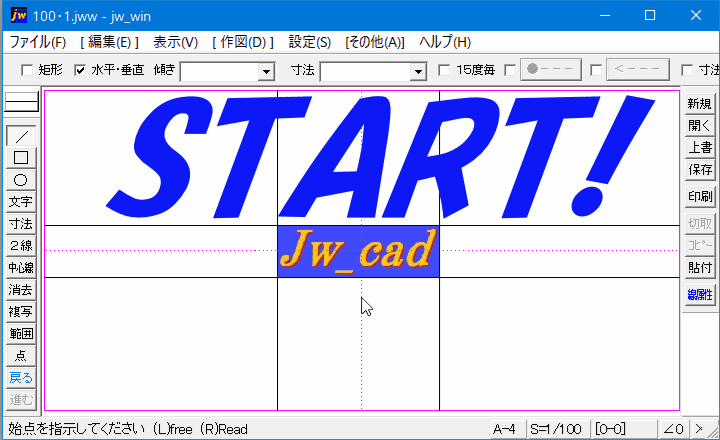

Jw_cad 作図画面の拡大、縮小表示(マウス操作編)



さあどうでしたか?
他のサイトで紹介されている操作方法でしたね (^^;)
今更、それをわざわざ紹介しなくても・・・ですよね (_ _)。反省



違うところと言えば、他のサイトが静止画なのに対して、私のサイトはキャプチャー動画で紹介してる分、操作のイメージがわかりやすい程度ですかね^^



それでも、手順くらいは紹介しておかないといけませんよね。



@ 拡大対象部分の左上でマウスボタンを両クリックします。
A そのままホールドした状態で、拡大部分を囲むように右下に移動します。
B 拡大範囲が決定したら、そこでマウスボタンを放すと、表示が拡大します。



操作としてはこれだけですからなんてことはありませんよね^^
これくらいの操作なら説明する必要もないようなものですが、キャプチャー動画でご覧いただいたように、ちょっとした約束事がありますので、そこだけは間違わないようにしてください。



ちなみにキャプチャー動画では四隅に『Jw_cad』の画像が移動していましたよね。



あの部分が、このマウスを使った画面拡大時の約束事になるんです。



キャプチャー動画を例にすると拡大対象部分をキャプチャー動画のように端にしてしまうと、その部分が四隅に移動してしまって肝心な部分が見辛い状況になってしまいます。



逆に、対象部分を中心として囲めば、拡大部分を画面中央にすることが出来るということです。



また拡大率の変更は、指定範囲を変更することで行います。
指定範囲を広くすれば拡大率は少なくなり、指定範囲を狭くすればより大きく拡大することが出来るんです。



この考え方を頭に入れてマウスを使った画面の拡大を使うと作業効率が格段に上がりますよ^^



ここでちょっとした小技ですが拡大した画像は、同じく両クリックで元の状態に戻すことが出来ます。
その操作状況は下の画像でご確認ください。



操作基準



拡大した表示を戻すだけなら、12時〜3時方向の『全体』で簡単に戻すことが出来ます。
また、6時〜9時方向の『前倍率』では、一つ前の表示状態に戻すことが出来ます。
あと、9時〜12時方向には、『縮小』というのがありますが、私は基本的に使うことがありません。



だって、わざわざ画面を小さくして見る必要性がありませんからね^^



このように、マウスの両クリックを用いる使い方は、Jw_cad独特の使い方だと思いますから、他のキャドを使い慣れている人は使ったことがない操作方法だと思いますから、最初は戸惑うかもしれませんが慣れるととっても便利な機能ですから、
他のキャドでも同じような操作が出来ないものかと思うようになりますよ^^
これで、今回の『作図画面の拡大、縮小表示(マウス操作編)』も終わりです。



内容的には他のサイトさんで紹介されているものを踏襲したようなものですから、すでにご存知の方も多いかもしれませんね (^^;)



それでも便利なものは便利なものとして多くの方にお伝えすべきだと思いますから、私のサイトでも取り上げさせていただきました。



Point !
作図画面の拡大、縮小表示(マウス操作編)』のポイントは、本編でもお伝えしたように拡大したい部分を中心にして拡大することです。



また、拡大表示したまま表示部分を移動することも可能ですが、私はいったん全体表示に戻して次の拡大部分を選択する方法をおすすめしておきます。



そのほうが拡大箇所を的確に判断できるので、結果的に作業時間を短縮できると考えてるからです。



まあどんな使い方をするかは、みなさんのご判断ですから、みなさんにとって一番使いやすい使い方を見つけてください。



この方法を使いこなせれば、細かい部分の作図作業がとっても楽になりますよ^^
