前回でJw_cadで使う『接線』　という機能が
どんなものなのか、ご理解いただけましたか？

一言で言ってしまえば、
円に接する線を簡単に描く機能ということですね。

自分で円に接する線を描くということは、
簡単なようで、案外難しいもので、
上手く描けたと思っても、印刷してみると、
微妙に円と線が離れていたりするものです。

でも、『接線』　を使えば、きれいに描くことができるんですね＾＾
そんな　『接線』　の説明の前半では、
『円→円』　　『点→円』　の使い方を練習しましたが、
今回は、『角度指定』　と　『円上点指定』　の方法を練習してみましょう(^０^ )/

前回の『円→円』　　『点→円』　の使い方は、いたって簡単な方法でしたが、
今回は、もう少し複雑な操作が必要となります。

とは言え、そんなに無茶苦茶難しいこともありませんから、
気楽な気分で、ご覧ください。

ただ、ここで練習する手法では、その結果に対する考え方を理解していなくては、
間違った使い方になってしまい、思ったような結果が得られなくなってしまいますから、
操作方法とともに、考え方を覚えるようにしてくださいね。

それでは、『角度指定』　から練習してみましょう。(^０^ )/

角度指定の操作方法と考え方

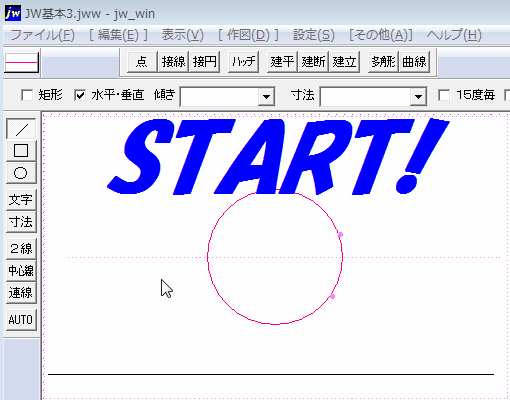

いつもどおり、キャプチャー動画からご覧ください。

キャプチャー動画を見るだけでは、
円にくっついた線を描いているだけに見えますよね・・・

しいて言えば、角度を指定してるだけで、さほど難しいものではありませんよね。
でも、基本的な考え方を知らなければ、思うように描くことはできませんよ （-_－ ）

その考え方は、後でご説明するとして、まずは操作手順から紹介しておきましょう。

　ツールバーの『接線』　タブを左クリックします。
　コントロールバーの『角度指定』　のラジオボタンをクリックします。
　角度寸法入力窓に寸法を入力します。
　接線を描く円を左クリックで指示します。
　線を描き始める始点を指示します。
　最後に線の描き終わりを指示すれば、角度指定での接線が描けます。

以外の操作は、画面左下の
『ステータスバー』　で指示してくれますから、
その指示通りに操作すれば、描けますので、ステータスバーの指示をよくご覧ください。

ステータスバーの指示を確認するのは、Jw_cadの基本ですから、
もうみなさん身に付いていると思いますから、今更、書くことでもありませんよね＾＾

さてここで、大切な考え方をご紹介しておきましょう。

その考え方は、キャプチャー動画の最後に出てきた、角度に起因することで、
角度指定による、接線の基本は、キャプチャー動画でも解るように、
水平線に対しての角度を指定するということです。

キャプチャー動画では、100°と50°を指定して接線を描きましたが、
その結果が最後の角度を入力したものになります。

キャプチャー動画では、解り易いように、水平線を描いておきましたが、
実際の図面作成中には、あのような水平線はありませんよね。
でも、角度を指定するときには、頭の中で水平線を思い浮かべて、
その水平線に対して何度の角度で描くかイメージすることが大切なんです＾＾

この考え方を忘れると、思い描いたものが描けなくなってしまいますから、
みなさん忘れないようにしてくださいね。(^_-)-☆

それでは次に、『円上点指定』　を見ていただきましょう。

円上点指定の操作方法と考え方

いかがですか？
操作としては、とっても簡単ですよね＾＾

それでも、操作手順くらいはご紹介しておかないと、
私のサイトの趣旨に反しますから、操作手順をご紹介しておきますね＾＾

　ツールバーの『接線』　タブを左クリックします。
　コントロールバーの『円上点指定』　のラジオボタンをクリックします。
　接線を描く円を左クリックで指示します。
　円と線が接する点を指定します。
　線を描き始める始点を指示します。
　最後に線の描き終わりを指示すれば、円上点指定での接線が描けます。

操作手順としては、角度指定のときとあまり変りません。
しかし、考え方は、まったく別物です。

こちらも、最後にその答えとなるように、角度を描いておきましたが、
みなさんは、あの角度の意味がお解かりでしょうか？

この文章を読む前に、理解されている方もいらっしゃるでしょう。
しかし、今一解らないという方のために、少しご説明しますが、
すでにお解かりの方は、スルーしていただいてかまいません。

では、簡単に説明させていただきます。

あの角度は、円と線が交わっている点に対して、
直角方向を表していることはご理解いただけますよね。
その意味は、描かれる線は、点に対して直角に描かれることを表しているんです。
つまり、指示する位置が変れば、描かれる線の角度も変るということです。
ですから、円の“0°”　や　“180°”　の位置を指定すると描かれる線は、水平にになり、
“90°”　や　“270°”　の位置を指定すると描かれる線は、垂直になるということです。

ご理解いただけましたか？

ちょっと解りにくい説明になってしまいましたが、
みなさんで実際に練習してみてください。

ここで練習したことも、図面作成の中で活かしてくださいね。(^_-)-☆

今回練習した　『角度指定』　と　『円上点指定』　は、
線を描く考え方を覚えておくことが、大切です。
ちょっとした考え方ですが、使い方を間違うと、
まったく意図しない線を描いてしまうことになり、
消し忘れると、受け取り側に、間違った情報を伝えてしまうことになり、
多大な迷惑をかけることになってしまいますから、
しっかりと覚えるようにしてください。

Jw_cad　接円の使い方

Jw_cadの接円の使い方を練習しましょう。(^０^ )/
これもとっても便利な機能ですから、ぜひ練習して、図面作成に活用してください。
